[Inkscape] 잉크스케이프 레이저 커팅 도안 제작하기, 후기

이 글은 아메리카 센터 메이커 리그에서 배운 내용을 정리하는 글입니다. !

부족한 내용이 많습니다. ㅠ



Inkscape 프로그램 다운받기

https://inkscape.org/release/inkscape-0.92.4/

Download Inkscape 0.92.4 | Inkscape



1. 레이저 커팅은 객체에 색깔에 따라 자르기, 긁어내기 등을 구분한다.

이때, RGB 컬러를 사용하는데 RGB 컬러가 1이라도 다르다면 인식하지 못한다.

빨간색 (255, 0, 0) - 자르기

검은색 (0, 0, 0) - 긁어내기

2. 레이저 커팅은 vector 객체만 가능하다.

도형뿐만 아니라 사진을 사용할 수 있는데 사진을 vector로 변경해 사용해야 한다.



저는 실습에서 나무판?을 사용했는데 선생님이 보여주신 다른 작품을 보면 플라스틱판 등 다양하게 사용할 수 있었습니다.

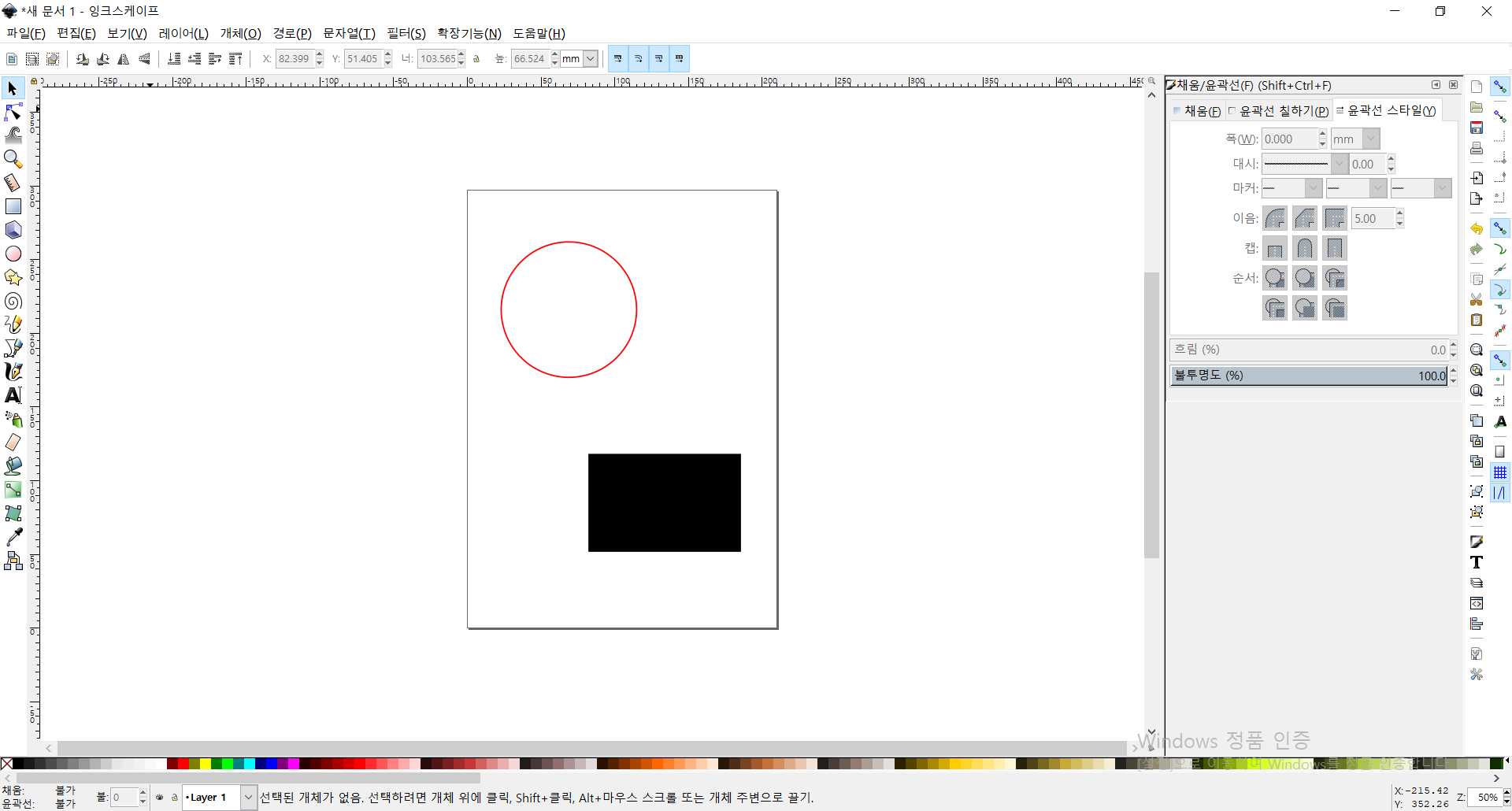

만약 도안을 아래와 같이 제작한다면 큰 나무판에는 동그랗게 구멍이 뚫릴 것이고 직사각형에 네모가 조금 파여있을 것입니다.



Inkscape에서는 도형뿐만 아니라 사진 또한 레이저 커팅을 통해 출력할 수 있습니다.

사진은 한 가지 색상의 그림이 가장 좋습니다. !

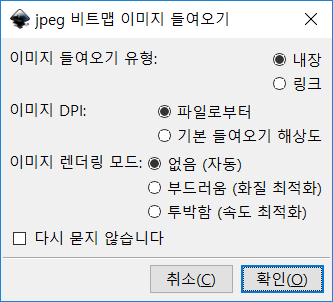

저장한 사진을 Inkscape에서 열면 아래와 같은 창이 나타나게 됩니다.

변경 사항 없이 확인 버튼을 클릭해주세요.



그럼 아래와 같이 사진이 자동으로 들어오게 됩니다.

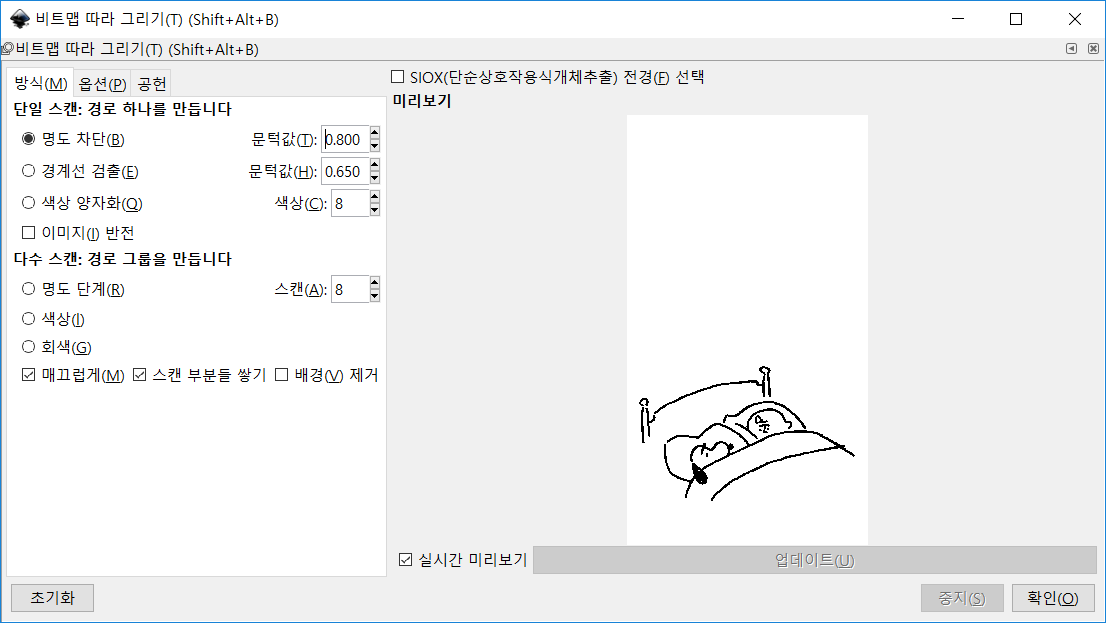

이제 사진을 vector로 변경하기 위해 위 메뉴바에서 경로 → 비트맵 따라 그리기 를 선택해주세요.

단축키로는 Shift + Alt + B 입니다.

그리고 하단 중앙에 실시간 미리보기에 체크해주세요



사진에 따라 명도 차단, 경계선 검출, 색상 양자화 등을 사용할 수 있고 문턱 값으로 수치를 조절할 수 있습니다.

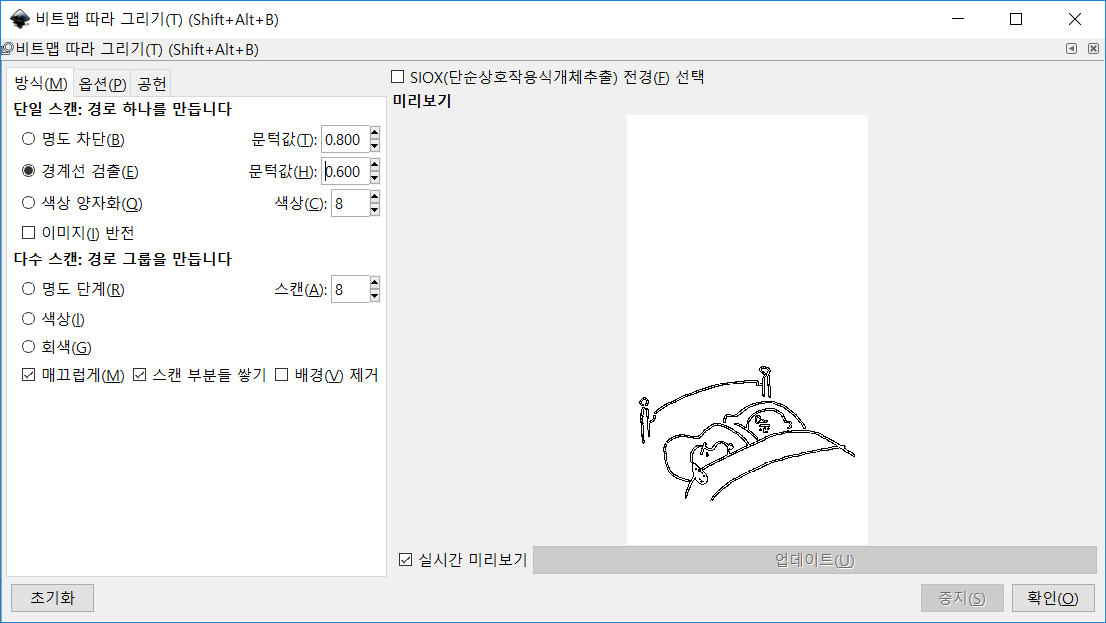

아래는 경계선 검출을 선택했으며, 최종 도안은 명도 차단을 선택했습니다.

사진에 맞게 선택해주시고 아래 확인 버튼을 클릭해주시고 창을 닫아주시면 됩니다.

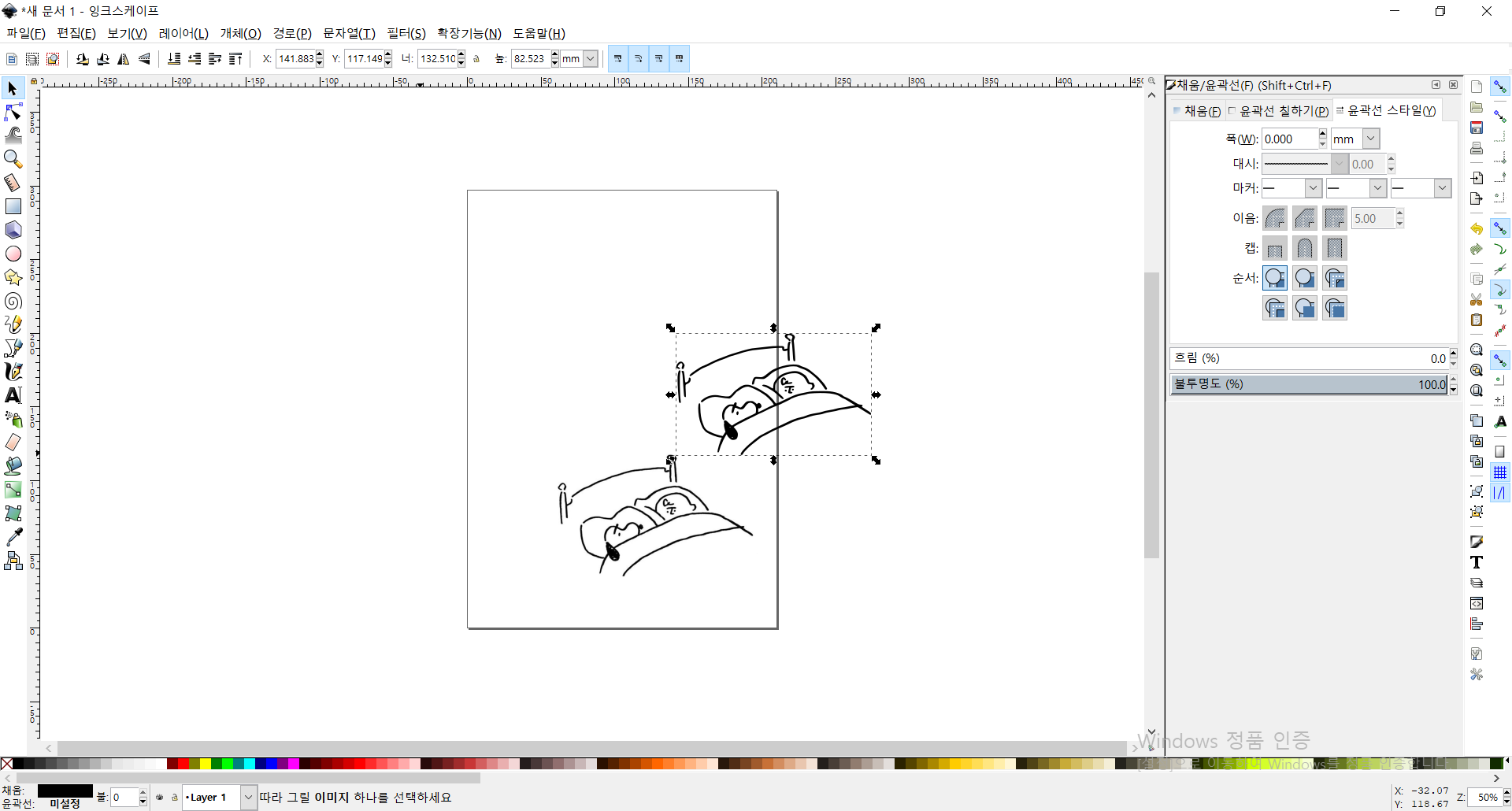

그럼 마치 아무런 변화가 없는 것처럼 보이지만 사진에서 잡아끌면 vector로 변환된 이미지가 있습니다.

vector로 변환된 이미지를 제외하고 삭제해주세요.

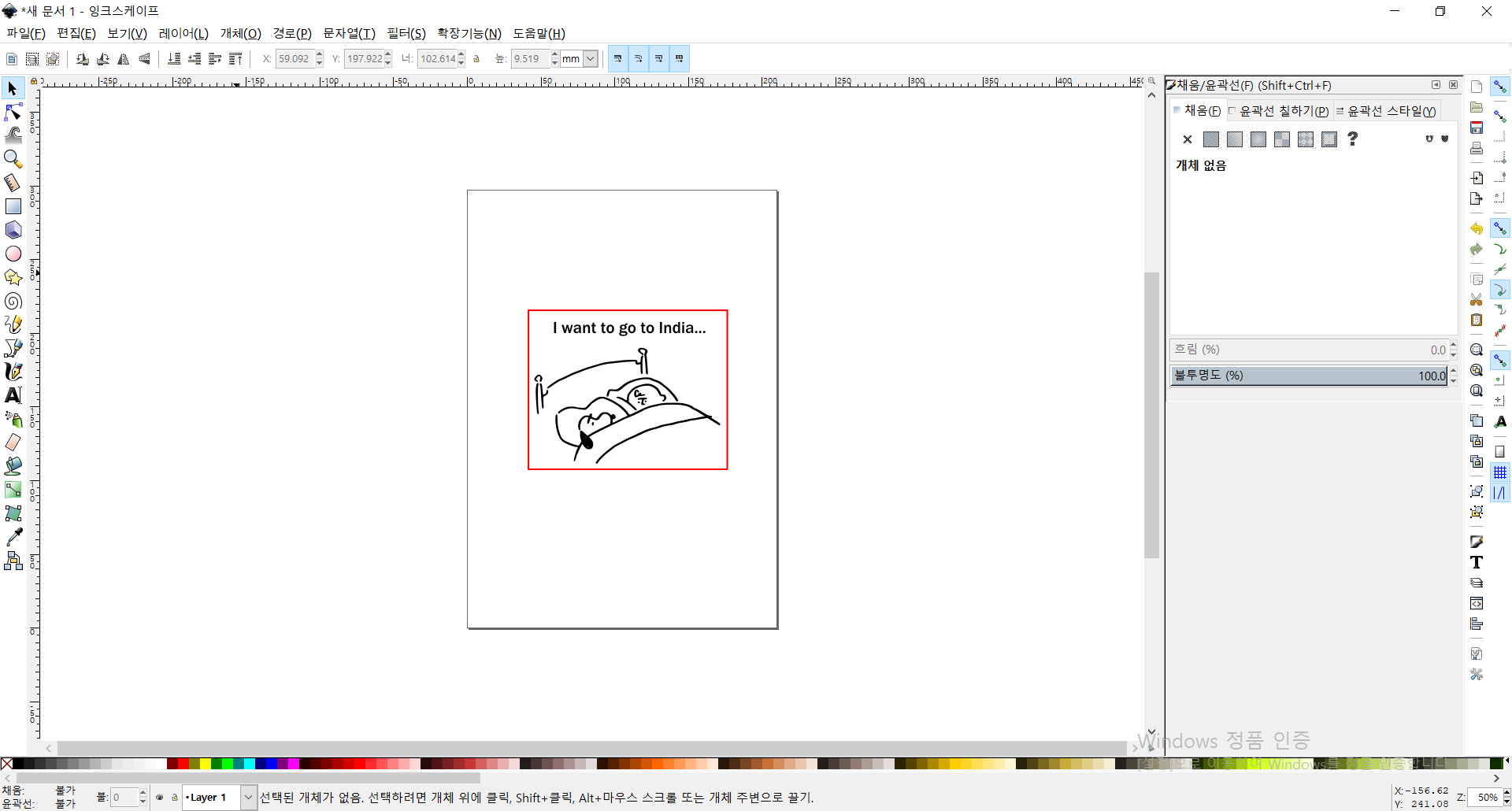

저는 적당한 사이즈에 직사각형 안에 스누피를 출력하도록 하겠습니다.



파일을 저장하기 전 확인해야 할 사항이 2가지 있습니다.

1. 빨간색 채움

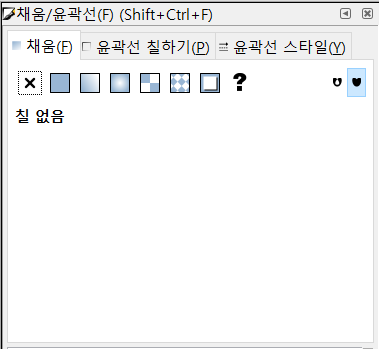

자르기 위해 빨간색을 사용하실 때 채움은 흰색이 아닌 X 버튼을 클릭해주세요.

2. 빨간색 선의 두께

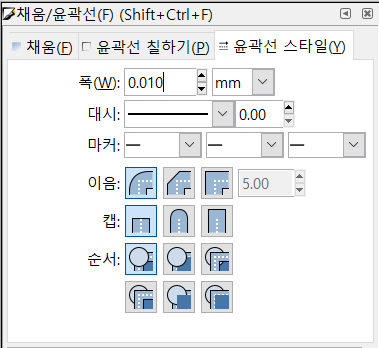

★ 선의 두께는 무조건 무조건 무조건 0.010mm 여야 합니다.

선을 0.010mm로 변경하면 선이 보이지 않는 게 정상입니다.

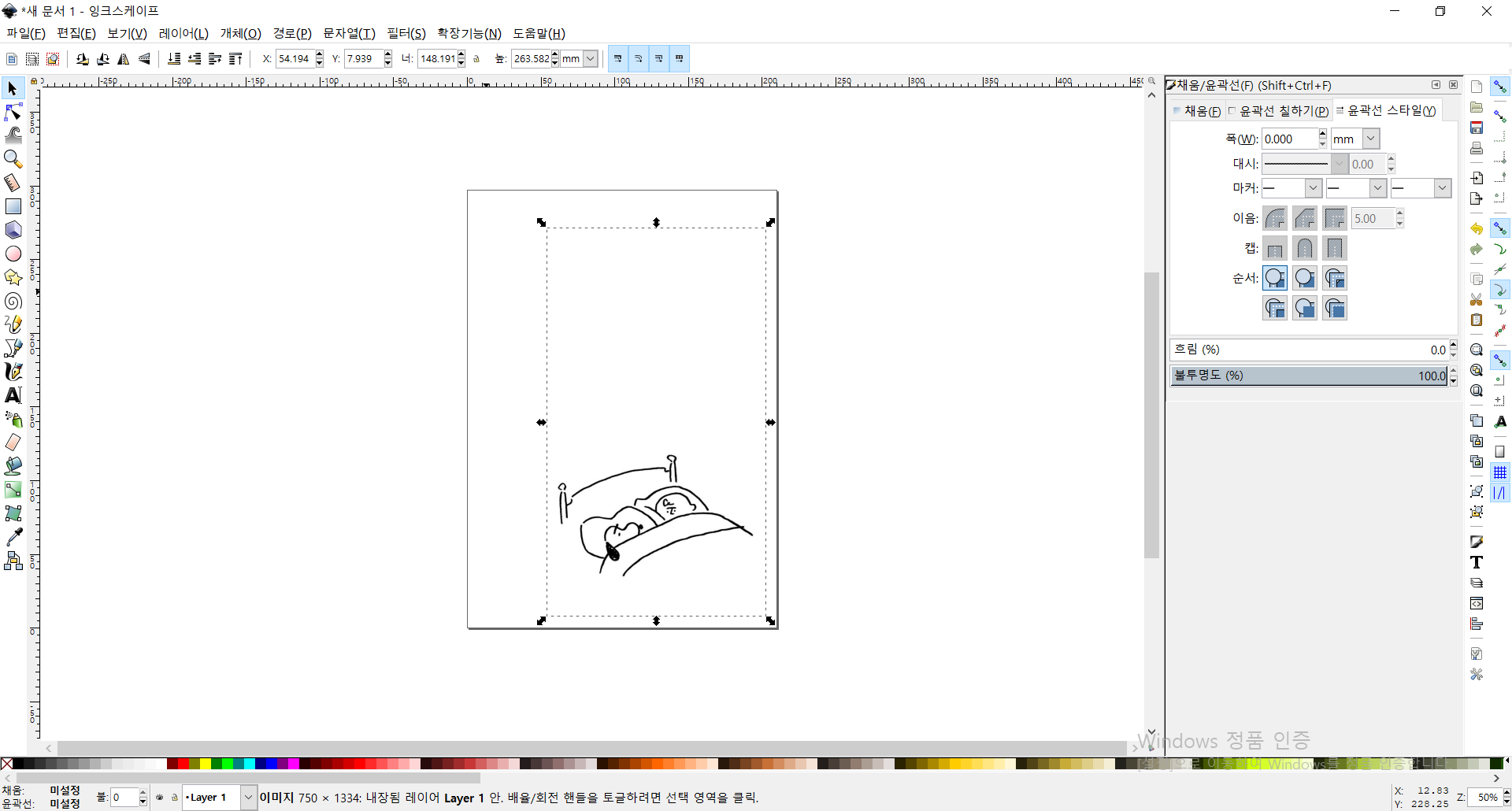

마지막으로 편집 → 페이지를 선택 영역에 맞추기 를 클릭해 사용하지 않은 여백을 제거해주세요.

단축키는 Shift + Ctrl + R 입니다.



마지막으로 저장 시 확장자는 .svg 입니다. !

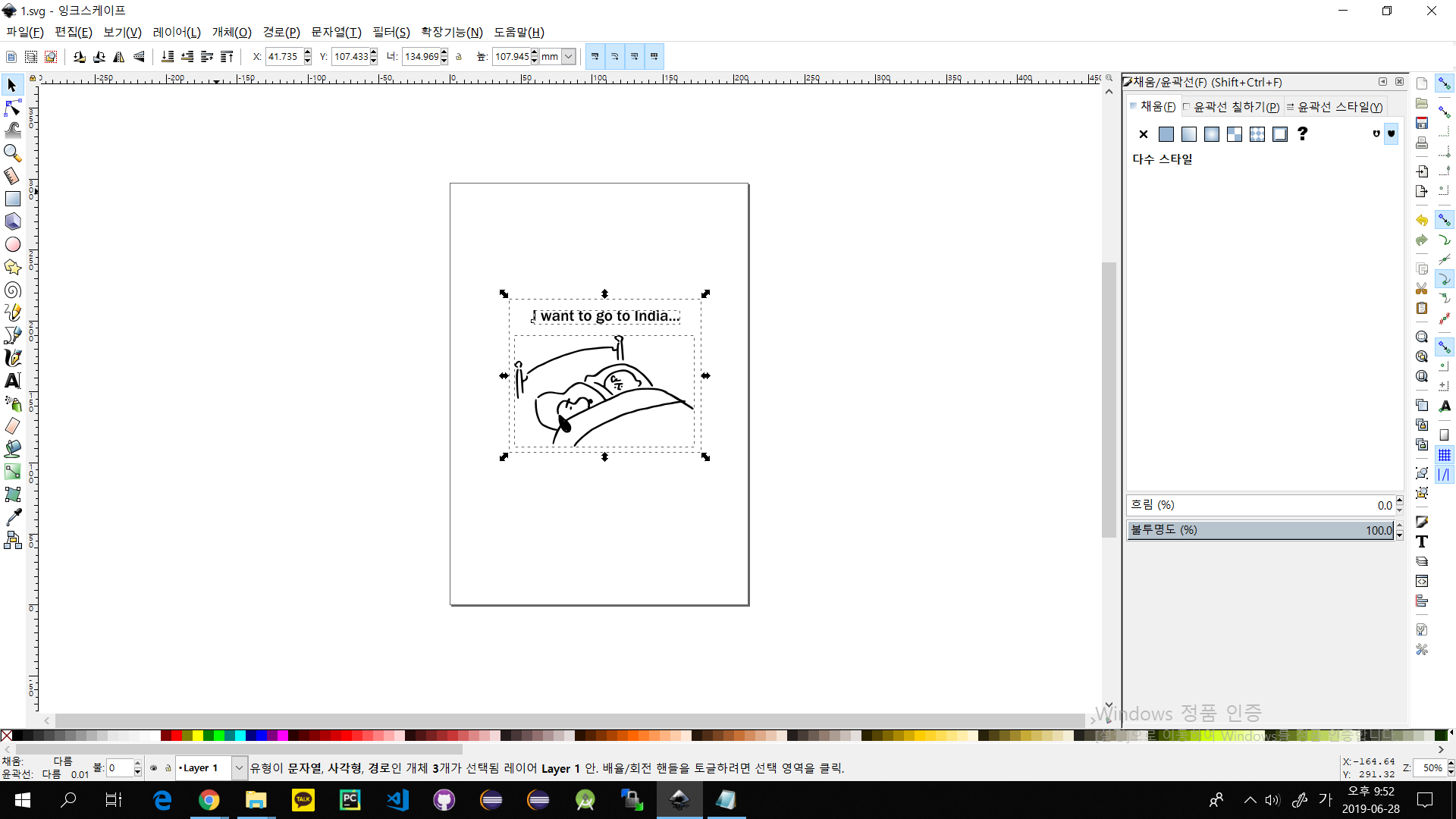

이렇게 Inkscape로 레이저 커팅 도안 제작을 마쳤습니다.

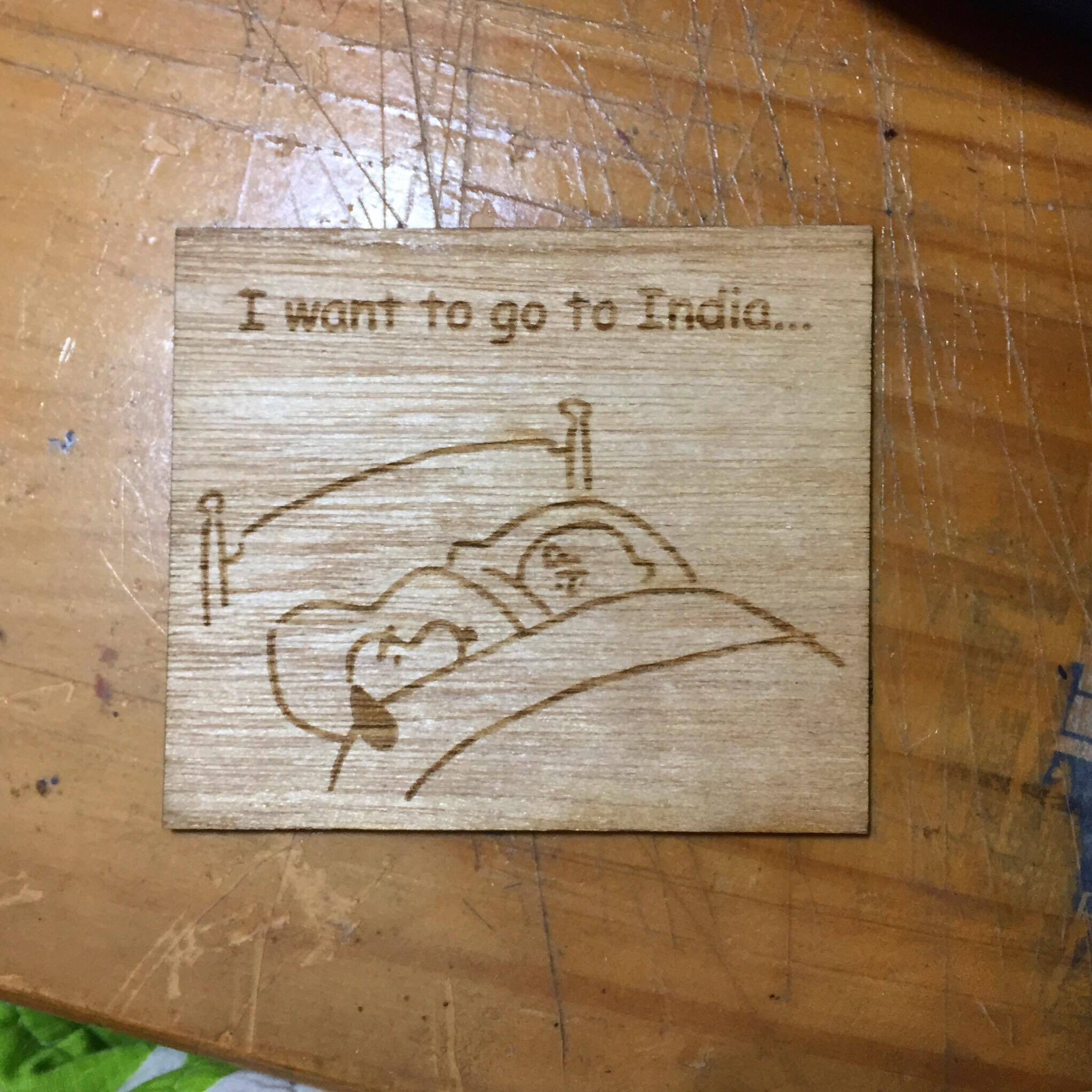

위와 같은 도안을 레이저 커팅을 통해 나무판에 출력하게 되면 아래와 같은 결과물이 됩니다.



설명이 잘못된 점이 있거나 혹은 궁금한 점이 있다면 댓글로 알려주세요.

감사합니다. ♥
